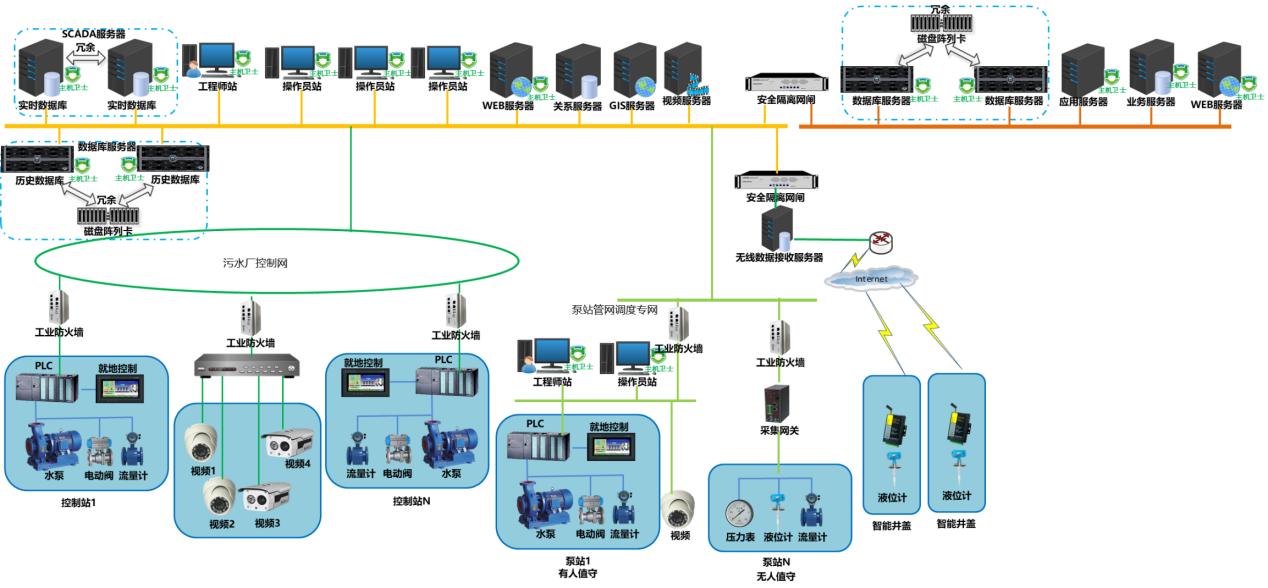

系統架構的設計涵蓋從底層設備到上層軟件應用的所有軟硬件。系統采集各類閥門，流量計，壓力表等現場設備的數據，在場站匯總后通過安全網絡上傳到中心進行數據的分析及展示，監、管、控一體化，實現本質安全型的生產調度、水務運營管理。
系統主要是調度及信息中心系統。硬件包括實時服務器（熱備冗余）、歷史服務器（熱備冗余）、磁盤陣列柜、Web服務器、視頻監控系統、工程師站、操作員站（根據監控站場數量調整）、視頻工作站、大屏顯示系統、打印機、UPS電源、網絡設備等；隔離網關、主機衛士等安全設備保證系統信息安全。

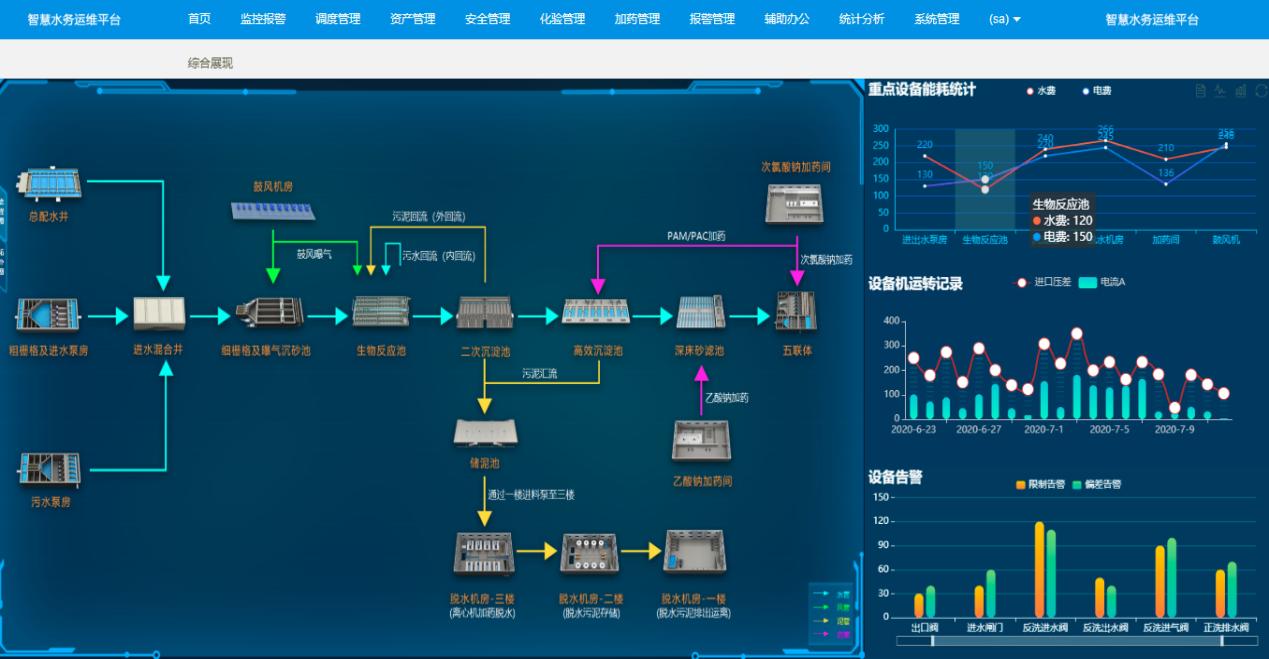

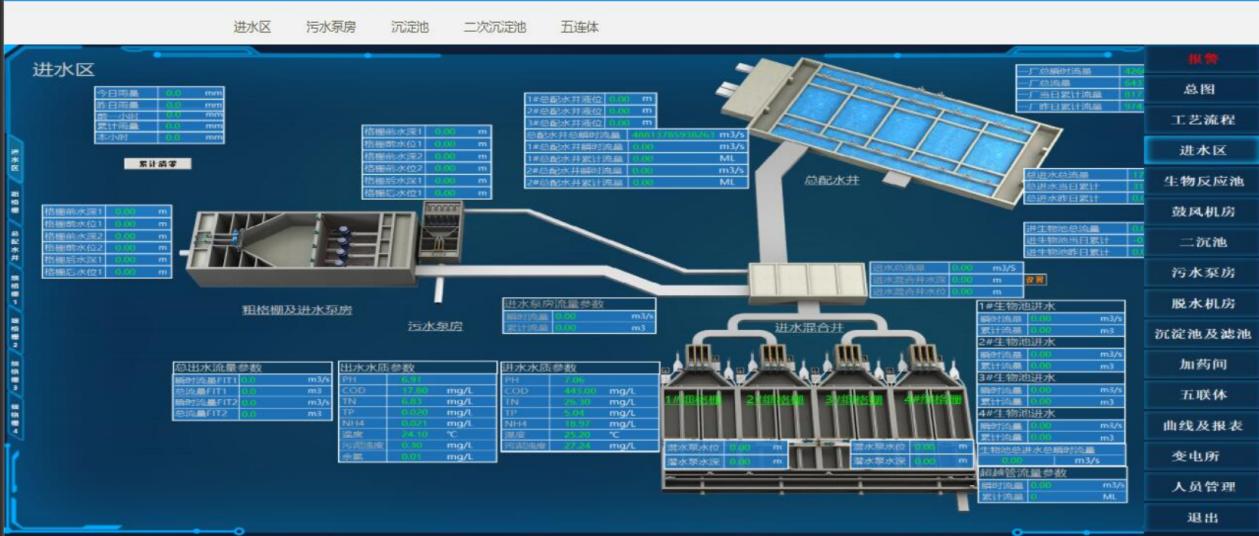

能夠通過BS瀏覽器方式顯示各類統計匯總信息，給企業的運行管理提供直觀、高效的運行監視圖，實現污水廠監視畫面集成。能夠集成污水廠SCADA、進出口處的主要數據（包括壓力、流量、液位、水質等）及其集中監視畫面。展示關鍵運行數據：包括出水數據，電耗數據，加藥數據，設備數據等； 監視畫面中設備區域可以和設備檔案之間建立鏈接，雙擊即可跳轉到對應設備臺帳信息，雙擊監視畫面中的測點，可以直接察看每個測點的歷史數據曲線。

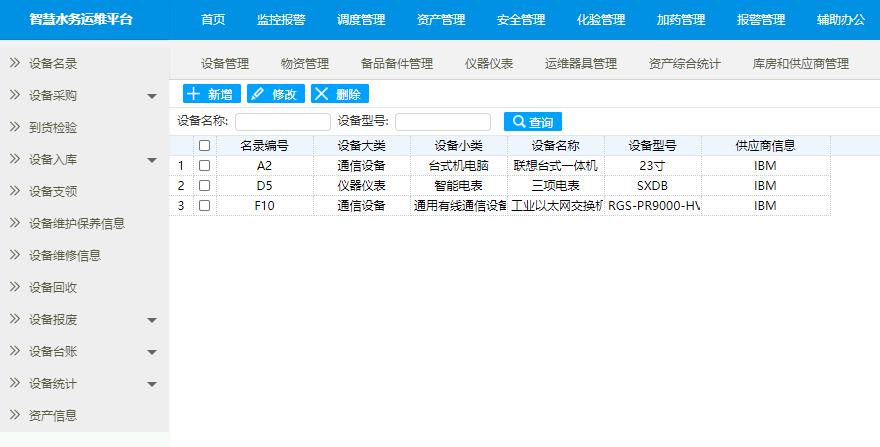

相關的設備設施，實現從臺帳、維護保養、檢維修、檢定、報廢等全生命周期的管理。實現設備遠程管控與運維。記錄設備的運行情況，對設備的運行狀態、執行效率、能耗情況等進行實時跟蹤與監控、分析與優化。

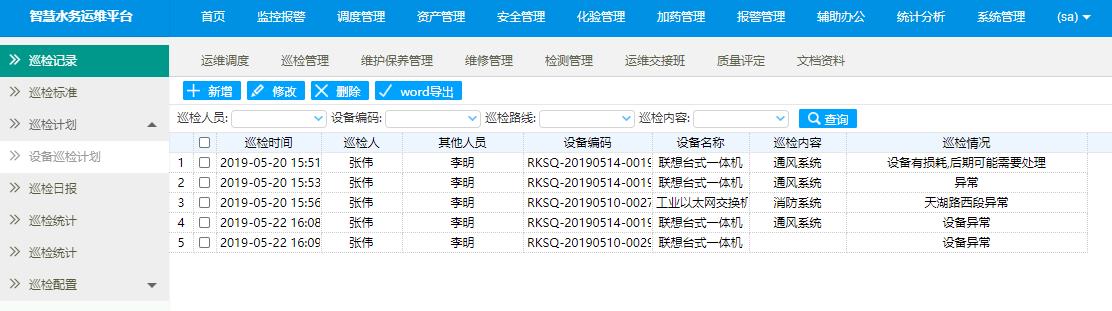

在系統中可根據巡檢的路線及巡檢的內容，生成不同版本的水務巡檢計劃用例，安排工作人員通過手機APP執行巡檢計劃用例，按照巡檢路線及巡檢項目內容進行巡檢工作。 系統根據巡檢任務執行和巡檢反饋形成巡檢記錄，并對巡檢結果進行執行確認評估。 系統使用人員可根據計劃時間、巡檢任務等進行巡檢查詢。

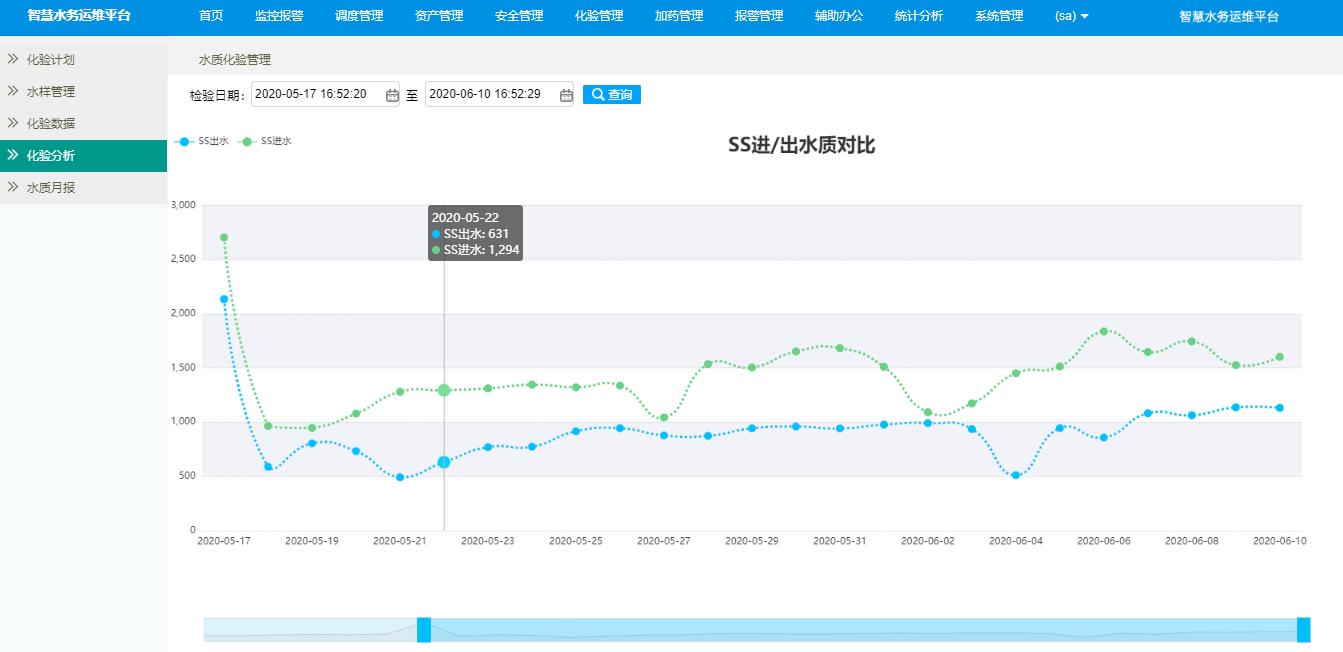

水質化驗信息管理系統，作為水處理排放達標的數據校驗和在線儀表的數據校正、對于水處理結果的質量和水處理過程有重要驗證。對所轄區域 水質進行動態監測。水質化驗分析，對不同類型的水質進行化驗分析，按照質量指標進行判定。
利用計算分析工具結合專家智能經驗庫知識同比、環比等，輔助實現節能優化，降低成本。可詳細了解到各統計內容的信息情況。

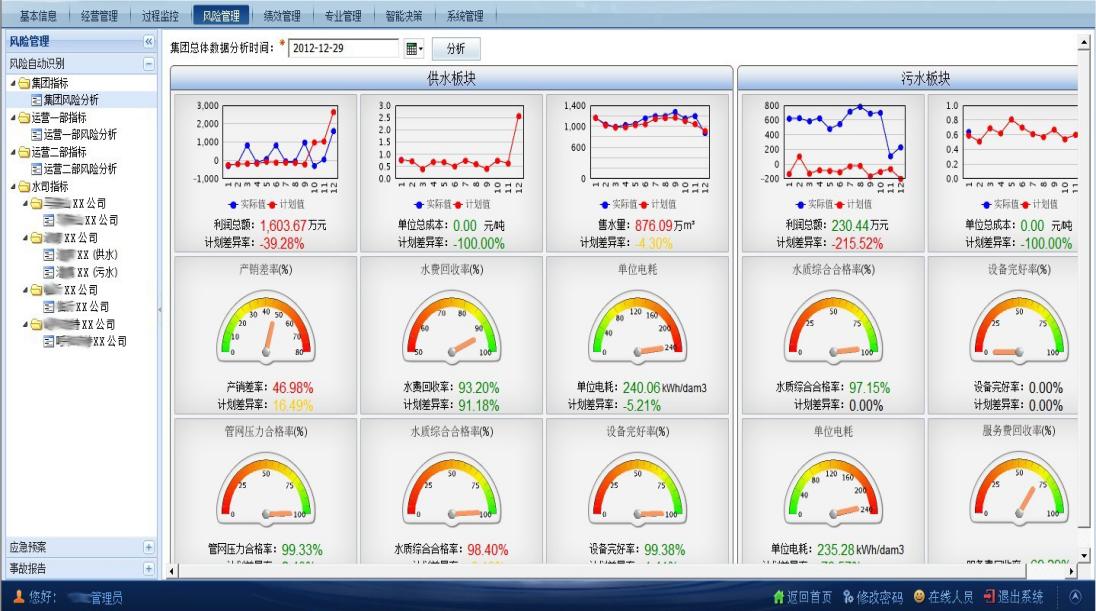

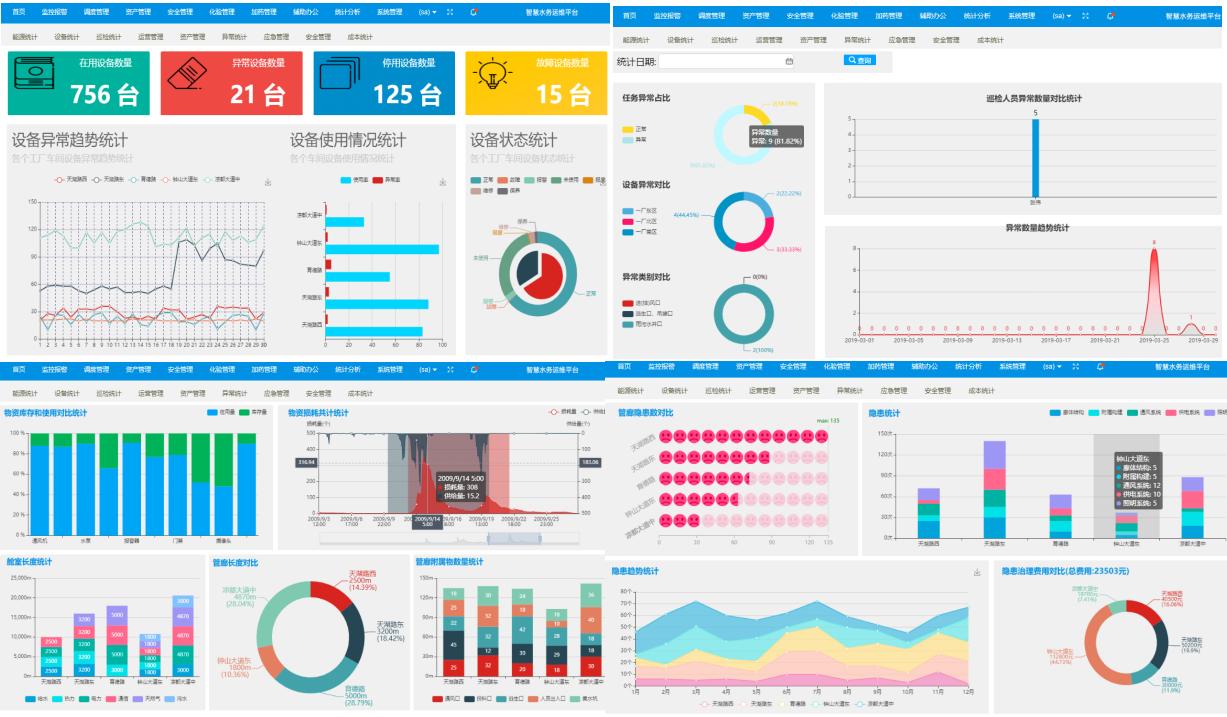

基于水廠生產數據、能耗數據、成本數據、決策管理數據的感知分析是面向水務運營管理的生產大數據智能分析與服務的重要組成部分。智能決策為污水處理生產過程優化、降低生產成本、提高設備能效、提高出水品質、改善污水運營管理模式提供強有力的支持，并生成相應的日報、月報、年報。

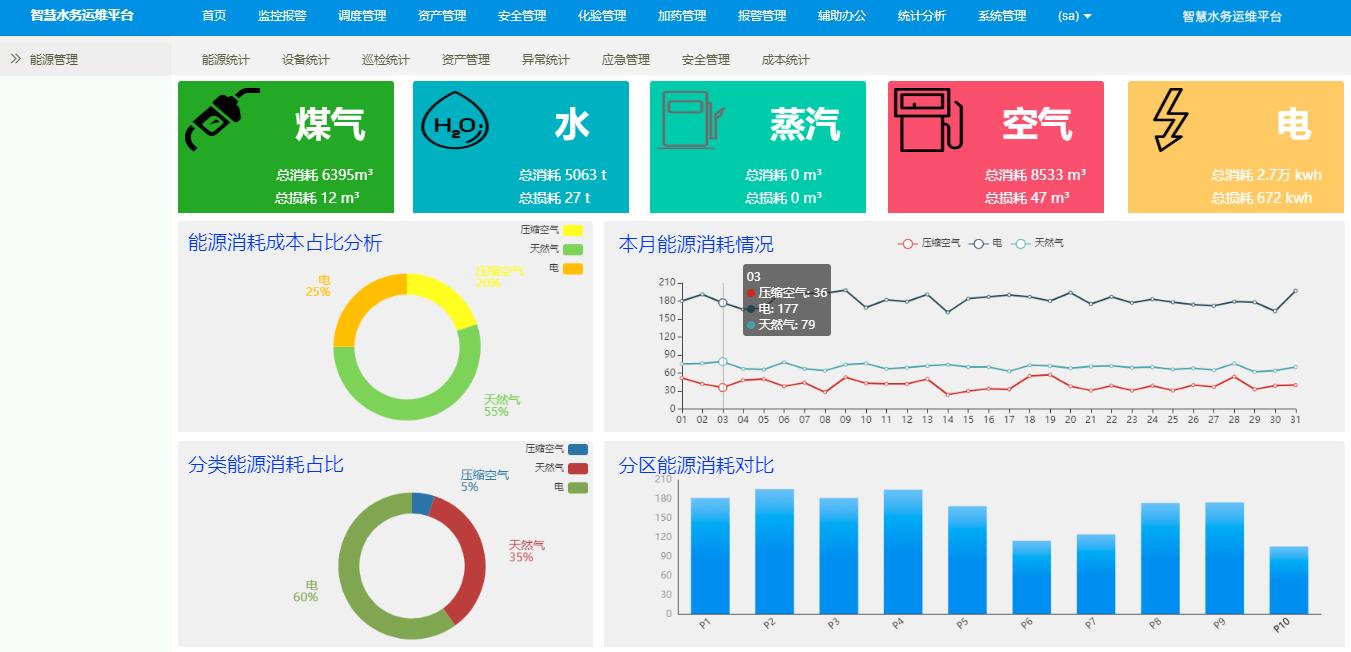

能耗管理主要考慮對污水廠各工藝單元與關鍵設備進行分項用電量計量統計，通過餅形圖進行比例顯示，對耗電比例高的設備，分析原因并提出改進建議；同時，結合各類設備歷史耗電量，進行縱向?qū)Ρ龋瑢υO備的異常耗電量進行報警。
能耗管理主要實現能源監測、統計、分析，調節等功能，實現相關能源消耗的帳務處理自動化，提供能源經濟、安全、穩定運行的決策分析手段。統計任意時間段內各單位、工藝、能耗設備的能耗，生成日報、月報、年報。

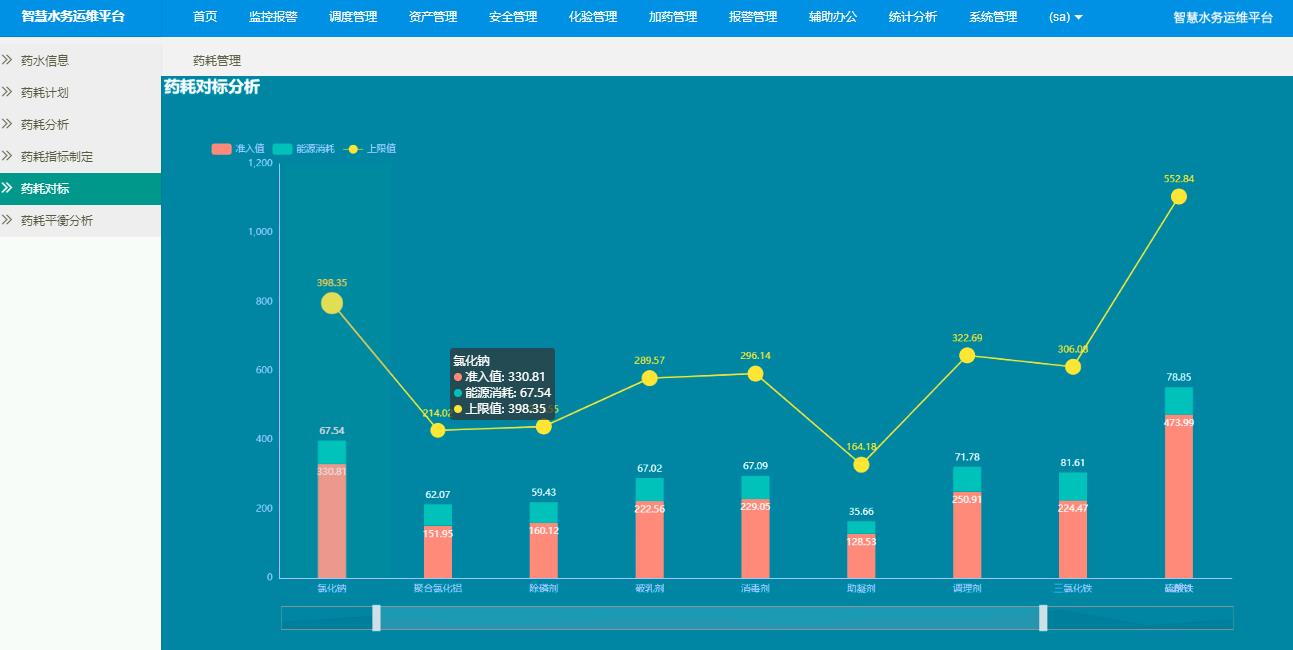

建立藥耗控制與分析系統，可根據采集的信息提前計算生產需要的碳源、PAC等藥劑的投加量，加藥前后指標變化趨勢，并進行加藥自動控制，并可分析出任意時間段內各單元的藥耗，生成日報、月報、年報。可實現對藥耗生產運行成本進行分析控制和藥劑管理。對用能分類分項進行同環比分析，以棒圖、餅圖、報表等形式展示，讓用戶更直觀、快速地了解藥耗信息。

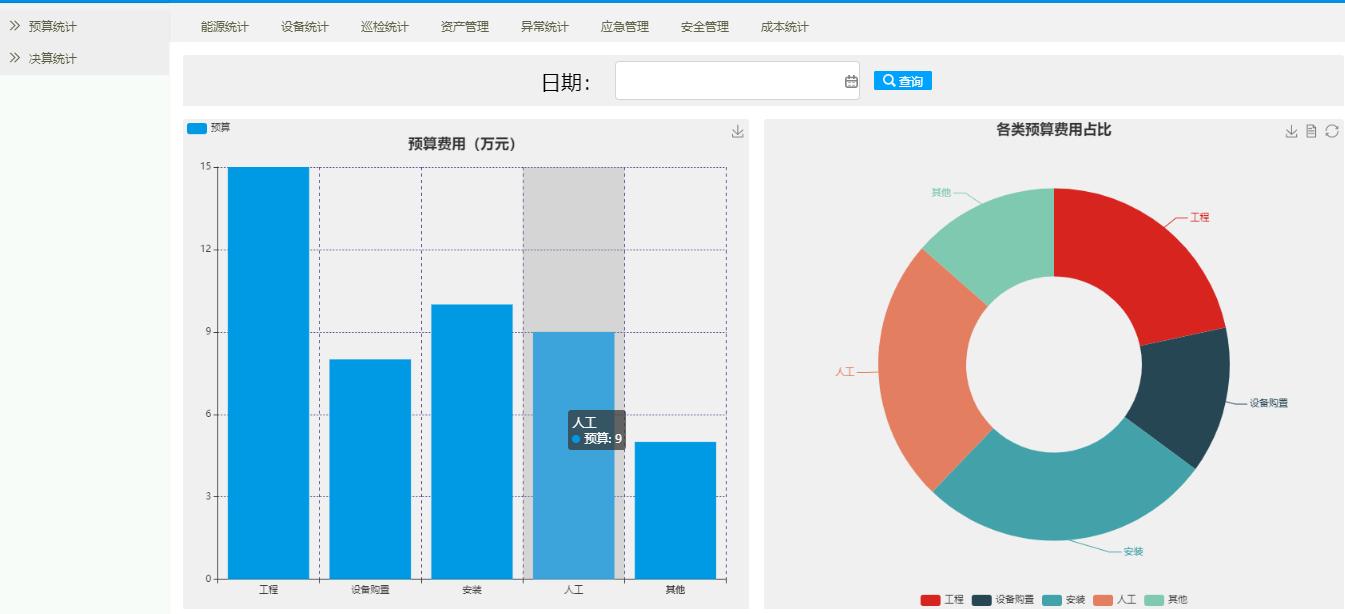

以污水處理站為核算單元，當成本臨近預算最高值時利用預警功能設計達到超預算預警的目的。以污水處理站為核算單元，當物資儲備不足時利用預警功能設計達到超預算預警的目的。以污水處理站為核算單元，當水質、水量、電路、設備運行參數異常時通過報警功能設計起到警示作用。

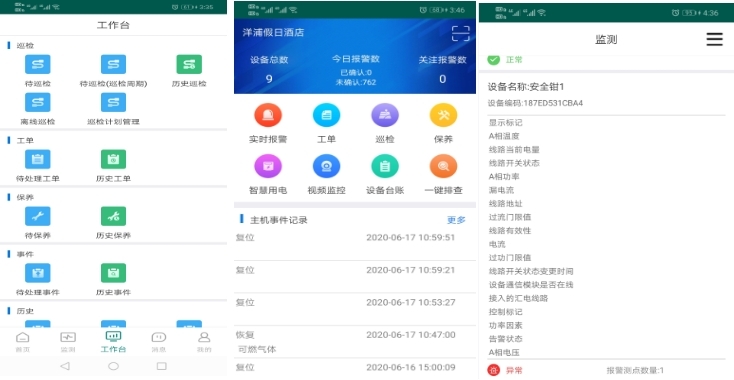

統提供移動端APP，實現與PC端同步的管理功能。結合運營管理系統，對設備進行現場診斷和管理，協助完成巡檢管理、維護保養管理、維修管理（事件問題上報）以及支持移動終端查詢實時數據和歷史數據。系統提供向手機終端發送多種類多格式信息的功能，以滿足經常移動辦公的管理人員隨時隨地方便地查看管理報表等需求。
污水處理廠調度及智慧運營是一項復雜的系統工程，本文所介紹的應用案例滿足了污水處理廠中控調度及智慧運營管理的需求，以力控ForceCon產品家族應用為核心，實現調度的系統化、信息化、數字化和網絡化。提升廠區生成管控及過程監視的能力，使廠區生產過程的透明化，高效化，為最終實現智能化建設打下基礎，實現了城的動態感知、集中監控、智能報警、診斷分析、遠程運維、實時協調等功能。整套系統結合先進的計算機技術、網絡通信技術、自動化控制技術，提高工作效率、降低成本，為污水處理廠智慧運營提供有力保障。
